माइक्रोडक्ट बंडल ट्यूब के लिए माइक्रो डक्ट बंडल प्लास्टिक पाइप एक्सट्रूज़न मशीन

माइक्रो डक्ट बंडल प्लास्टिक ट्यूब पाइप ट्यूब बनाने की मशीन माइक्रोडक्ट्स बंडल ट्यूब पाइप एक्सट्रूज़न मशीन उत्पादन लाइन

उत्पाद का परिचय

एचडीपीई संचार पाइप मशीन दो प्रणाली है, एक एचडीपीई माइक्रोडक्ट ट्यूब बाहर निकालना लाइन है, एक एचडीपीई संचार बंडल पाइप है
और बंडल पाइप सर्पिल तरंगित पाइप (सीओडी पाइप) या बहुभुज पाइप प्रणाली हो सकती है।
मशीन उपकरण सूचीः

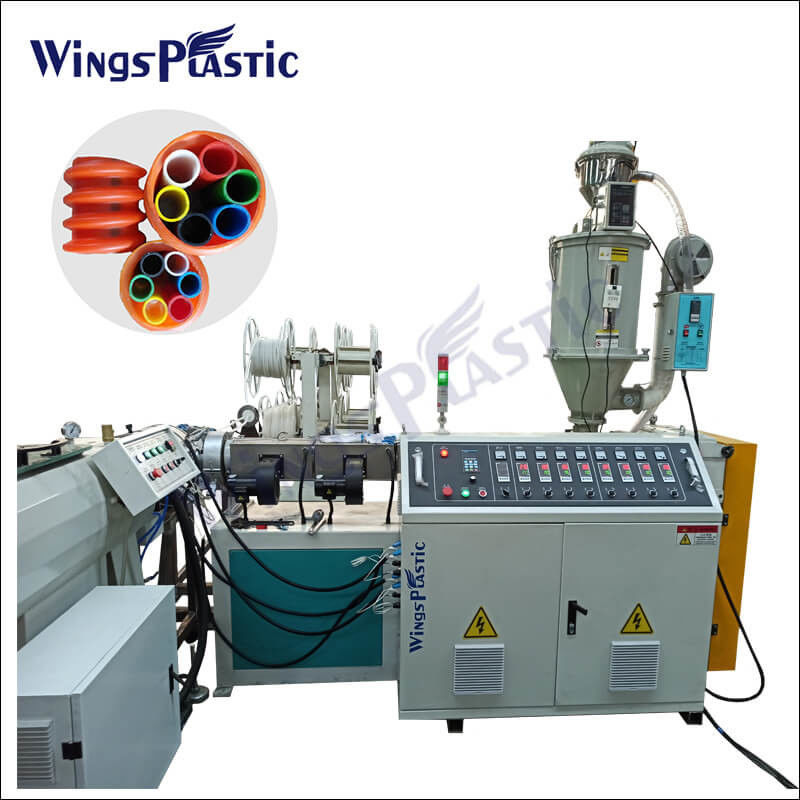

1. कोर पाइप सिस्टम में शामिल हैंः स्वचालित फीडर, SJ65/33 एक्सट्रूडर. SJ25/25 मार्कलिन एक्सट्रूडर, कोर पाइप मर, वैक्यूम टैंक, पानी
टैंक, खींचने की मशीन, कोइलर

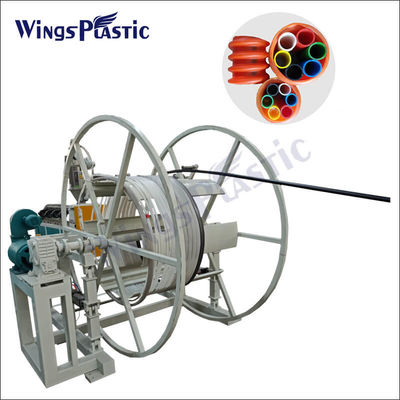

2बंडल पाइप सिस्टम में शामिल हैंः कोर पाइप के लिए अनकोइलर, गाइडिंग डिवाइस, कोटिंग डाई, 65/33 एक्सट्रूडर, वैक्यूम टैंक, खींचने की मशीन,कोइलर

मशीन लाइन की सामान्य जानकारी
1ऑपरेशन सुरक्षा को ध्यान में रखते हुए, मशीन के साथ सुसज्जितः
* ई-स्टॉप स्विच;
* असामान्य स्थिति में मशीन के क्षतिग्रस्त होने से रोकने के लिए नियंत्रण प्रणाली;
* फ्लैश लाइट और वॉयस शो मशीन असामान्य चलती स्थिति में है;
* जिन भागों से ऑपरेशन कर्मियों को नुकसान होने की संभावना है, वे सभी सुरक्षा के साथ डिज़ाइन किए गए हैं।

2. खरीद वस्तु की सामग्री में निम्नलिखित तकनीकी दस्तावेज शामिल हैंः
* मशीनों की स्थापना योजना;
* मशीनों के सर्किट आरेख;
* मशीनों के संचालन पुस्तिका;
* मशीन की गुणवत्ता का प्रमाण पत्र;
* आपूर्तिकर्ता द्वारा मशीन की गारंटी का प्रमाण पत्र;
* स्पेयर पार्ट्स (स्पेयर पार्ट्स की सूची देखें)

3नाम और मॉडलः SXG-75X45X25T सिलिकॉन कोर एचडीपीई ट्यूब एक्सट्रूज़न लाइन
* आउटपुटः अधिकतम 160 ± 10% किलोग्राम/घंटा, अपेक्षित उत्पादन गतिः 0~100 मीटर/मिनट;
* वातावरण: घर के अंदर, आर्द्रता 0.85, कोई संघनक बिंदु नहीं, तापमान <= 40°C;
* बिजली की आपूर्तिः 380V 50HZ, 3 चरण 4 तार; स्थापित शक्ति <= 160KW;
* परिसंचरण जल प्रवाहः 12-14.0m3/h;
* संपीड़ित हवाः 0.6-0.7Mpa.
* उत्पादन लाइन का संचालन दिशा दाएं से बाएं दिशा में है;
* उत्पादन लाइन की कोर ऊंचाई 1100 मिमी है;
* स्थापित करने की जगहः 23.0m x 3.5m x 3.5m (लंबाई x चौड़ाई x ऊंचाई);
* मशीन का रंग: RAL 7035; या ग्राहक के नामित रंग के अनुसार;

ट्यूब के विनिर्देश
* कच्चा माल: एचडीपीई + सिलिकॉन ग्रेन्युल;
पाइप का रंगः अनुकूलित
* पाइप का आकारः ओडी 8-16 मिमी
* विलक्षणताः <=0.10
पाइप की आंतरिक और बाहरी सतह चिकनी और एक रंग की होनी चाहिए, दीवार की मोटाई समान होनी चाहिए, कोई विनिर्माण दोष और वायु बुलबुला, सिकुड़ना, दरार, असमानता आदि नहीं होना चाहिए।
